При установке сигнализации своими силами на автомобили Хонда произведённых для рынка Европы нередко возникают проблемы при подключении её к штатной системе "центрального замка". Проблемы эти иногда возникают не только у любителей поковыряться в машине самому, но и у "профессиональных" установщиков (сам видел).

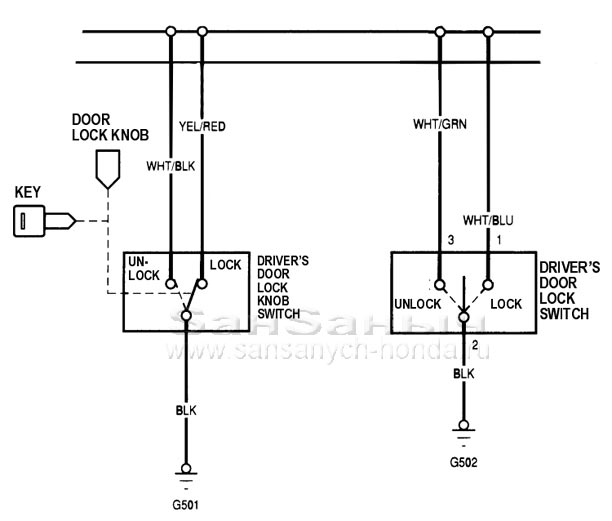

В чём суть проблемы? Вот на рисунке фрагмент схемы управления замками CR-V второго поколения для Америки:
В этой схеме присутствует датчик положения замка (открыто/закрыто) и клавишный переключатель без фиксации с нейтральным положением. Сигналы от клавиши для мультиплексорного блока имеют приоритет перед сигналами от датчика положения замка, поэтому для подключения сигнализации достаточно скоммутировать встроенные в сигнализацию реле управления замками так, что бы при включении или выключении охраны они подавали "массу" на один из двух проводов от клавиши.
Но в комплектациях для Европы (в машинах постарше) клавиша отсутствует. Открыть или закрыть замки можно только поднятием или нажатием на шток замка. Управлять замком просто подавая "массу" на провода от датчика положения замка не получится, потому что один из проводов всегда замкнут на "массу" и если, например замок находится в положении "открыт", а мы подадим команду на закрытие, то на входе мультиплексорного блока будут одновременно две разноимённые команды, и он не выполнит ни одну (проверял - не выполняет).
В этом случае, используя встроенные или внешние реле, нужно сделать схему так, что бы сигнализация подавая одну команду, в это время "разрывала" противоположную команду. Примеры таких схем я представляю ниже (черным цветом показаны элементы штатной схемы автомобиля, синим - то, что мы подключаем).

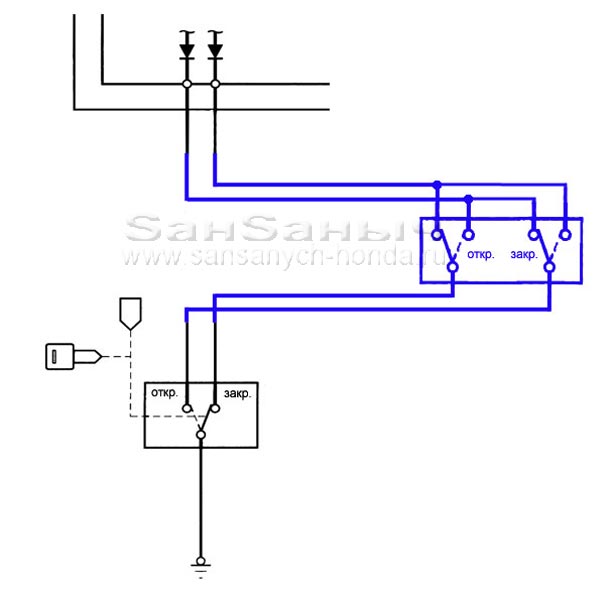

Первая схема - "четырёхпроводная". Схема включена в разрыв проводов от датчика к мультплексорному блоку.
Когда сигнализация не производит никаких действий с замками, провода от датчика через нормально-замкнутые контакты реле соединены с мультиплексорным блоком и замок работает в штатном режиме. Теперь предположим, что замок закрыт (как на схеме), а в сигнализации включается реле открытия. Провод "закрыто" размыкается, а "масса" от этого провода подключается на вход "открыто". А если при закрытом замке включится реле закрытия, то ничего не произойдёт, т.к. оно соединено с контактом "открыто", а он никуда не подключён. Точно так же схема работает и в "обратном направлении".

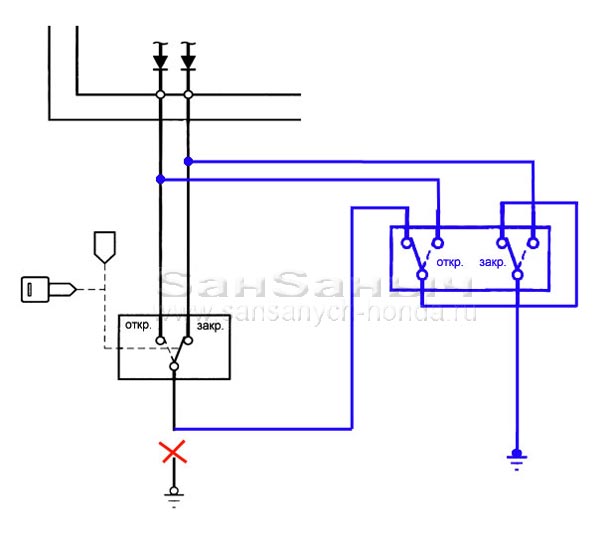

Вторая схема - "трёхпроводная", её можно использовать там, где прокладка проводов затруднительна и хочется минимизировать количество проводов. В этой схеме разрывается "масса" от датчика положения замка, а выходы реле подключены параллельно штатным проводам.
В неактивном состоянии сигнализации "масса" через нормально-замкнутые контакты реле подключена к датчику и штатная схема работает как обычно. А при включении реле в сигнализации "масса" от датчика отключается, а на вход мультиплексорного блока подаётся нужная команда.

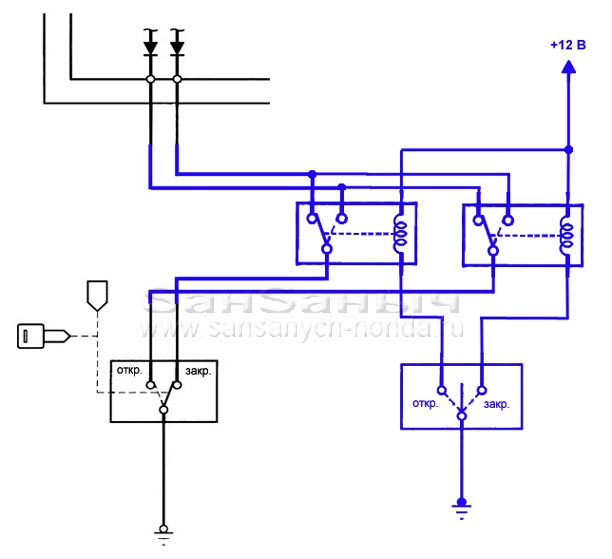

И ещё одна схема, при помощи которой можно клавишу управления замками подключить туда, где её не было.
Для этого понадобится два отдельных реле и ручка с клавишей. Обмотки реле одним концом подключаются к питанию +12В, другие концы к клавише. Работает схема так же как и описанные выше.
